Tema 3: Tipos Abstractos de Datos: Árboles, Grafos.

Diapositivas de clase.

• Aquí puedes descargar las diapositivas utilizadas en clase, que prácticamente contienen lo mismo que la web: diapositivas tema 3

Árboles.

• Es un TAD que representa una colección de elementos llamados nodos.
• Uno de estos nodos es especial, nos referimos a él como la raíz del árbol.
• Entre los nodos hay una relación de paternidad la cual impone una estructura jerárquica sobre ellos.

Definición.

• El TAD Árbol se suele definir de manera recursiva:

  1. Un sólo nodo es por sí mismo un árbol. Este nodo es la raíz del árbol.
  2. Dado un nodo n y una serie de árboles (A₁, A₂, … , A_k) con raíces (n₁, n₂, …, n_k), podemos crear un nuevo árbol haciendo que n sea el padre de los nodos (n₁, n₂, …, n_k). Decimos entonces que n es la raíz del nuevo árbol, (A₁, …, A_k) son subárboles de la raíz y a los nodos (n₁, n₂, …, n_k) son hijos del nodo n.

• Un árbol vacío se representa por la letra griega Λ.

• Los TADs Árbol se emplean p.e. en lugar de Listas cuando la cantidad de elementos almacenada es muy grande y el tiempo de acceso lineal es costoso.

Aspecto.

Se suelen representar de este modo

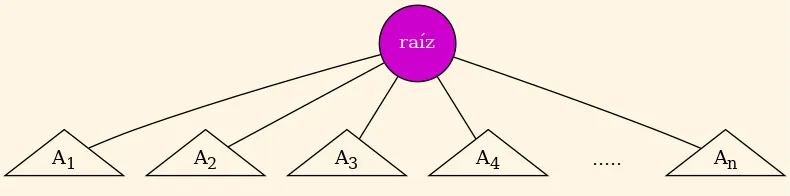

Figura 1: Esquema general de un árbol.

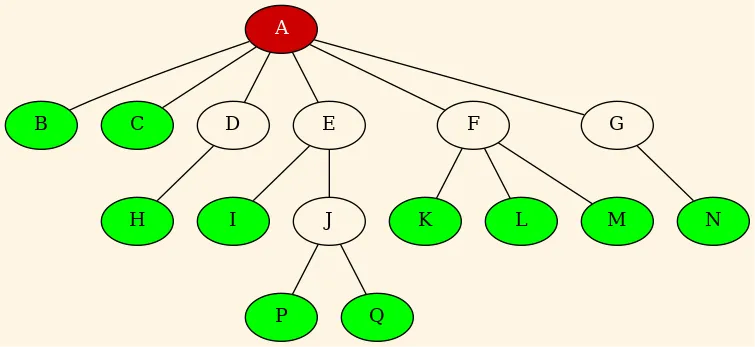

Figura 2: Ejemplo concreto de un árbol.

Conceptos.

• Si r es la raíz de un Árbol se dice que cada subárbol es un hijo de r y que r es el padre de la raíz de cada uno de los subárboles.

• En un Árbol con n nodos hay n-1 aristas.

• En principio cada nodo puede tener un número arbitrario de hijos, incluso 0.

• Los nodos sin hijos se llaman hojas.

• Los nodos con el mismo padre son hermanos.

• Un camino de un nodo n₁ a otro n_k se define como la secuencia de nodos n₁, n₂, …, n_k tal que n_i es el padre de n_i+1 , ∀ i : 1 ≤ i < k. Su longitud es el número de aristas que lo forman, k-1.

• Existe un camino de longitud cero entre cada nodo y él mismo.

• En un Árbol hay sólo un camino de la raíz a cada nodo.

• Para un nodo n_i su profundidad es la longitud del camino único desde la raíz a ese nodo. Luego la profundidad de la raíz es 0.

• La altura de n_i es el camino más largo desde n_i a una hoja. Luego la altura de cualquier hoja es 0, y la altura de un Árbol es la altura de su raíz.

• La profundidad de un Árbol es la profundidad de la hoja más profunda, es decir, su altura.

• Si n₁ ≠ n₂ se dice que n₁ es un antecesor propio de n₂, y que n₂ es un descendiente propio de n₁.

• Los Árboles cuyos nodos pueden tener n hijos se denominan n-arios. El caso particular en el cual ningún nodo tiene más de dos hijos se denomina Árbol binario.

• Si hay un camino de n₁ a n₂ se dice que n₂ es descendiente de n₁ y a su vez n₁ es el antecesor de n₂.

Orden de los nodos.

• Los hijos de un nodo pueden estar ordenados o no.

• Caso de estarlo, se suele hacer de izquierda a derecha.

• Si no se ordenan por ningún criterio el Árbol se llama no ordenado.

• La ordenación es útil en el caso de dos nodos cualesquiera entre los cuales no existe relación antecesor/descendiente. Entonces si a y b son hermanos y a está a la izquierda de b, entonces todos los descencientes de a están a la izquierda de b y de todos sus descendientes.

Recorrido ordenado de un Árbol.

• Tenemos varias formas de recorrer ordenadamente un Árbol.

• Pre-orden -orden previo- , In-orden -orden simétrico- y Post-orden -orden posterior-.

• Estos ordenamientos se definen recursivamente así:

  1. Si un Árbol A es nulo, entonces la lista vacía es el listado de los nodos de A en los órdenes previo, simétrico y posterior.
  2. Si A contiene un solo nodo, este único nodo es el listado de los nodos de A en los órdenes previo, simétrico y posterior.
  3. Pero si ninguno de los anteriores es el caso…

Sea A un Árbol con raíz n y subárboles A₁, A₂,…,A_k representado de este modo:

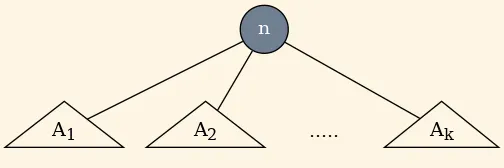

Figura 3: Representación de árbol con subárboles.

Entonces…

1. El listado en orden previo de los nodos de A está formado por la raíz de A, seguida de los nodos de A₁ en orden previo, luego por los nodos de A₂ en orden previo y así sucesivamente hasta los nodos de A_k en orden previo.

2. El listado en orden simétrico de los nodos de A está formado los nodos de A₁ en orden simétrico, seguidos de n, y detrás los nodos de A₂, …, A_k con cada grupo de nodos en orden simétrico.

3. El listado en orden posterior de los nodos de A tiene los nodos de A₁ en orden posterior, luego los de A₂ en orden posterior y así sucesivamente hasta los de A_k en orden posterior y por último la raíz n.

Árboles. Operaciones básicas.

• Parent (n) : Devuelve el padre del nodo n. Si n es la raíz (no tiene padre) se devuelve Λ. En este caso podemos interpretar Λ como un nodo nulo que indica que se ha salido del árbol.

• LeftMostChild (n) : Devuelve el hijo más a la izquierda del nodo n o Λ si n es una hoja (no tiene hijos).

• RightSibling (n) : Devuelve el hermano a la derecha del nodo n, el cual se define como el nodo m que tiene el mismo padre p que n, de manera que m está inmediatamente a la derecha de n en el ordenamiento de los hijos de p. Fíjate que también puede devolver Λ si es el caso.

• Label (n) : Devuelve la etiqueta del nodo n.

• Create (v, A₁, A₂, …, A_i) : Crea y devuelve un nuevo nodo r que tiene etiqueta v y le asigna i hijos que son las raíces de los árboles A₁, A₂, …, A_i, en ese orden desde la izquierda. Si i = 0 entonces r es la raíz y una hoja.

• Root () : Devuelve la raíz del árbol o Λ si el árbol es nulo.

• MakeNull () : Convierte el árbol en nulo.

• Search (x) : Devuelve el nodo que contiene el dato x o null si el dato no está en el árbol.

• Insert (x) : Inserta en el lugar que le corresponde un nodo con dato = x.

• Delete (x) : Elimina el nodo con dato = x.
  Posibilidades:

  1. Si es un nodo hoja, se puede eliminar directamente.
  2. Si el nodo solo tiene un hijo, este hijo pasa a ser hijo de su abuelo.

Vamos a borrar el nodo 4:

Figura 4: Borrado del nodo 4.

Figura 5: Árbol con el nodo 4 borrado.

3. Si el nodo tiene dos hijos podemos sustituir el dato de este nodo por el dato más pequeño del subárbol derecho y eliminar ese nodo del subarbol derecho.

Vamos a borrar el nodo 2 :

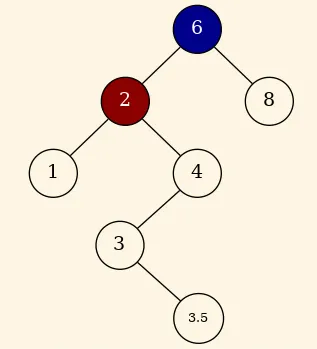

Figura 6: Borrado del nodo 2.

Figura 7: Árbol con el nodo 2 borrado.

Árboles. Implementación.

Mediante vectores.

• Necesitamos numerar los nodos del árbol: 0, 1, 2, ..., n.
• Creamos un vector L de enteros donde el índice i representa al nodo actual y su contenido j es el índice en el vector de su padre.
• El nodo que representa la raíz tiene asignado el valor 0.
• Según esto si L[i] = j, entonces j es el padre del nodo i y L[i] = 0 si el nodo i es hijo de la raíz.
• Esta representación complica la implementación de determinadas operaciones, por lo que emplearemos otra.

Mediante listas de hijos.

• Cada nodo mantiene una lista de sus nodos-hijo.
• Si el número máximo de hijos es fijo, podríamos incluso usar un vector de nodos.

Clases necesarias para la representación.

Necesitamos al menos dos clases de Alto Nivel:

1. Tree

typedef char Element;           // Hasta que veamos genericidad...

class Tree
{
public:

  Tree        (void) { fRoot = nullptr; }
  ~Tree       (void);

  void insert (const Element &i);

private:
  NodePtr fRoot;
};

Y la otra:

2. Node

class Node
{
public:
  Node                   (Element i)  { fItem = i; }
  ~Nodo                  (void)       {}

  Tree&    sibling       (int n)      { return fSiblings[n]; }
  Tree&    leftSibling   (void)       { return fSiblings[0]; }
  Tree&    rightSibling  (void)       { return fSiblings[1]; }
  Element& item          (void)       { return fItem; }

private:
  Element fItem;
  Tree fSiblings[2];            // Como máximo 2 hijos
};

Árboles binarios.

• Se trata de un tipo especial de árbol. Algunos de los ejemplos que hemos visto previamente usan este tipo de árboles.
• Un nodo tiene como máximo dos hijos.
• A estos hijos se les llama hijo izquierdo (LeftSibling ) e hijo derecho (RightSibling ).
• A menudo se emplean estableciendo una relación de órden, el dato del hijo izquierdo es menor que el dato de su padre, y el dato del hijo derecho es mayor que el dato del padre.

Árboles binarios.

• Esto permite hacer inserciones automáticas en base a la etiqueta del nodo nuevo insertado.

• Por ejemplo, si insertamos en un arbol binario ordenado de enteros la secuencia de números (8, 5, 9, 4, 1, 6, 2) obtendríamos el árbol:

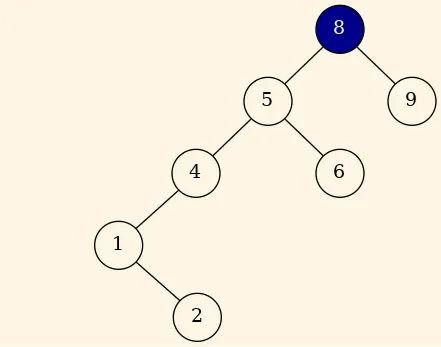

Árbol resultado de insertar por este orden: 8, 5, 9, 4, 1, 6, 2

Figura 8: Insertamos 8, 5, 9, 4, 1, 6, 2.

Árboles de otros tipos.

• Los árboles n-arios o la particularización llamada árbol binario no son los únicos tipos de árboles.
• Es interesante que eches un vistazo a estos otros tipos de árboles y que veas por qué se caracterizan:
  • Árboles AVL.
  • Árbol biselado o desplegado.
  • Árboles B.

Grafos.

• En problemas de disciplinas como la informática, las matemáticas, diversas ingenierías, etc… a menudo necesitamos representar relaciones (de distinto tipo) entre objetos.

• Estas relaciones podemos plasmarlas mediante el uso de una estructura de datos conocida como Grafo.

• A grandes rasgos un grafo es un conjunto de vértices y uno de aristas que conectan esos vértices.

• Existen grafos de distinto tipo en función de las características en las que nos fijemos:

  • Dirigidos y no dirigidos.
  • Etiquetados y no etiquetados (ponderados).
  • Aleatorios ( las aristas están asociadas a una probabilidad ).
  • Cíclicos y acíclicos.
  • etc…

Grafos. Definiciones.

• Un grafo G se define como un par G = ( V, E ), donde V es un conjunto de vértices y E es un conjunto de aristas.

• Cada arista (o arco ) es, a su vez, un par ( v, w ) : v,w ∈ V`. Si este par es ordenado, entonces el grafo es dirigido (digrafo ).

• Un vértice w es adyacente a otro v ⇔ (v, w) ∈ E.


  Aclaración : (p ⇔ q) ≡ (p ⇒ q) ∧ (q ⇒ p)`.

• En un grafo no dirigido la arista (w, v) es equivalente a la (v, w) y por tanto w es adyacente v y v es adyacente a w.

• En un grafo no dirigido se llama grado de un vértice al número de aristas que inciden en el. En un grafo dirigido hablamos de grado de entrada y grado de salida.

• Un camino en un grafo es una secuencia de vértices w₁, w₂, …, w_n : (w_i, w_i+1) ∈ E, ∀ 1 ≤ i < n. Si w₁ = w_n se habla de camino cerrado.

• La longitud de un camino es el número de aristas del mismo, o lo que es lo mismo n-1. Se pueden permitir caminos de un vértice a sí mismo.

• Una arista (v, v) de un vértice a sí mismo da lugar a un camino llamado ciclo. Por tanto un ciclo es un camino de longitud mínima igual a 1. Un grafo sin ciclos se considera acíclico.

• Se llama grafo conexo o conectado a uno no-dirigido que tiene un camino desde cualquier vértice a cualquier otro. Si el grafo fuera dirigido, entonces se le llama fuertemente conexo.

• Si un grafo dirigido no es fuertemente conexo pero el grafo subyacente no dirigido (sin direccion en las aristas) es conexo, entonces se le llama débilmente conexo.

• Se llama grafo completo a aquel que tiene una arista entre cualquier par de vértices.

Grafos. Operaciones básicas.

• First (v): Devuelve el índice del primer vértice adyacente a v. Si no hay ninguno, se devuelve un valor que represente un vértice nulo.
• Next (v, i): Devuelve el índice posterior a i de entre los vértices adyacentes a v. Si i es el último índice de los vertices adyacentes a v se devuelve un valor que represente un vértice nulo.
• Vertex (v, i): Devuelve el vértice cuyo índice i está entre los vértices adyacentes a v.

Grafos. Implementación.

Usaremos grafos dirigidos, los no dirigidos se pueden representar de manera similar.

Matriz de adyacencia.

• Una primera representación consiste en hacer uso de una matriz de adyacencia.

• Se trata de una matriz bidimensional, llamése a, donde para cada arista (u,v) del grafo hacemos a[u][v] = 1, y si no existe dicha arista a[u][v] = 0.

• Si la arista tiene un peso asociado p : a[u][v] = p. En estos casos podemos usar un peso muy grande o muy pequeño (`∞, -∞) para indicar que una arista no existe.

• Pega: excesivo consumo de memoria. Sin embargo es válida si el grafo es denso: | A | ≈ | V |².

Lista de adyacencia.

• Si el grafo no es denso (disperso ) se usa una lista de adyacencia.
• Cada vértice mantiene una lista de todos los vértices adyacentes.
• Por lo tanto el espacio necesario de almacenamiento pasa a ser ≈ | A | + | V |.
• De este modo, una operación muy habitual en grafos como es encontrar todos los vértices adyacentes a uno dado consiste en recorrer la lista de adyacencia del vértice en cuestión.

Ejemplo.

El siguiente grafo:

Figura 9: Grafo de partida.

Produce esta lista de adyacencia:

Figura 10: Lista de adyacencia obtenida.

Grafos. Tipos de problemas.

Conectividad: : Consiste en saber decir si un grafo es conexo o no. Se trata de un problema básico ya que la solución a algunos otros problemas dependen de esta respuesta.

Alcanzabilidad: : El problema de la alcanzabilidad está relacionado con la conexión. En él se nos dan un grafo G(V,E), un vértice origen s ∈ V y un vértice destino d ∈ V y tenemos que decir si existe un camino de s a d (s ↔ d).

Recorrido: : Consiste en visitar sistemáticamente todos los nodos de un grafo.

Caminos más cortos: : Partiendo del caso anterior es posible llegar a d desde s por varios caminos. Es posible que nos interese el camino más corto (G no-dirigido), de menor coste (G ponderado), etc…

Hay variantes: : - de un origen s a un solo destino d.

-   de un origen `s` a todos los posibles destinos `d`, uno a uno.

-   ∀ (u, v) ∣ u,v ∈ V` se nos pide encontrar el camino más
    corto de `u` a `v`.

Árboles de expansión: : Consiste en encontrar un árbol de expansión en el grafo. Este se define como: dado un grafo conexo y no-dirigido G = (V, E), un árbol de expansión es un subconjunto acíclico T ⊆ E que conecta todos los vértices de G.

Si el grafo es ponderado este problema se transforma en
encontrar el árbol de expansión mínima.

Ordenación topológica: : Consiste en ordenar los vértices de un grafo dirigido acíclico, de manera que si hay un camino desde v_i a v_j entonces v_j aparece después de v_i en la ordenación.

Grafos. Algoritmos.

Ordenación topologica.

Asigna un orden lineal a los vértices de un GDA de manera que si existe una arista de i → j, entonces i aparece antes que j en el ordenamiento lineal.

Algoritmo:

int[] topologicalOrder (Graph g) {
   for cont = 0..|V|-1 {
      v = vertInDegree0();      // Nuevo vertice grado entrada == 0
      if (v < 0) error ("ciclo");
      else {
        num_top[v] = cont;      // Vertice 'v' ocupa la posicion 'cont' en el orden topologico
        for w adjacent to v     // Eliminamos 'v' del grafo.
          --inDegree[w];
      }
   }
   return num_top;
}

Camino más corto en grafo ponderado desde un sólo origen.

Algoritmo:¹

// Asume que no hay etiquetas negativas asociadas a ninguna arista
    void Dijkstra(Graph G, vector<Weight>& D) { // Comenzamos en 1 el indice en vectores y matrices

        S = {1};                   // Nodo 1 guardado en conjunto S

        for i = 2 .. n
             D[i] = C[1][i];       // Inicializamos D con el coste de ir de 1..i

        for i = 1 .. n-1 {
             seleccionamos w en V-S tal que D[w] es un minimo;

             añadimos w a S;

             foreach vertex v en V-S
                  D[v] = min(D[v], D[w] + C[w][v]); // C[w][v] == INFTY si no existe w->v
        }
    }

Si aplicamos Dijkstra a este grafo:

Figura 11: Ejemplo de grado para Dijkstra.

Tabla 1: Resultado de aplicar el algoritmo de Dijkstra al grafo anterior.

Iteración	S	w	D[2]	D[3]	D[4]	D[5]
Inicial	{1}	-	10	∞	30	100
1	{1,2}	2	10	60	30	100
2	{1,2,4}	4	10	50	30	90
3	{1,2,4,3}	3	10	50	30	60
4	{1,2,4,3,5}	5	10	50	30	60

Árbol de expansión mínima.

• Un árbol de expansión de un grafo no dirigido G = (V, E) es un árbol formado por todos los vértices de G y algunas de (pueden ser todas) las aristas de G, de manera que no hay ciclos.

• Si cada arista (u, v) ∈ E tiene asociado un peso (G es ponderado), al árbol de expansión cuyas aristas pesan lo mínimo, se le llama arbol de expansión mínima.

Árbol de expansión mínima. Prim.

Algoritmo: La entrada al agoritmo la constituyen el grafo G y la salida se devuelve en T que es un conjunto de aristas.

void Prim (Graph G, set<Edge>& T) {
  set<Vertex> U;
  Vertex u, v;

  T = {};
  U = {1};
  while U != V {
    (u, v) arista con coste mínimo tal que u esta en U y v en V-U;
    T = T + {(u, v)};
    U = U + {v};
  }
}

• Y aquí encontrarás una explicación de su funcionamiento.

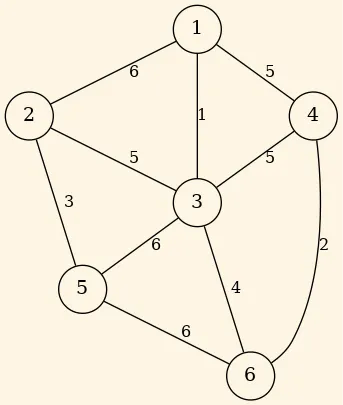

Aplicar Prim al siguiente grafo:

Figura 12: Ejemplo de grado para Prim.

Produce en este orden estas aristas: T = { (1,3) , (3,6), (6,4) , (3,2) , (2,5) }

Árbol de expansión mínima. Kruskal.

Algoritmo:

void Kruskal (Graph G, set<Edge>& T)
{
   T = {};
   V;                           // todos los Arcos del grafo G
   Mientras (T contenga menos de n-1 arcos y V != {}) {
      De las aristas en E seleccionar la de menor coste (i,j)
      V = V - {(i,j)};
      Si el nodo-i y el nodo-j no están en el mismo árbol entonces
         T = T + {(i,j)}
   }
}

• Y aquí encontrarás una explicación de su funcionamiento.

Aplicar Kruskal al siguiente grafo:

Figura 13: Ejemplo de grado para Kruskal.

Produce en este orden estas aristas: T = { (1,3) , (4,6), (2,5) , (3,6) , (3,2) }

Recorrido. Búsqueda en profundidad.

• Vamos a ver el algoritmo de búsqueda en profundidad.
• Es una generalización del recorrido en orden previo de un árbol.

bool visited[N];               // N = numero de nodos del grafo
for i = 0..N-1
  visited[i] = false;

for i = 0..N-1
  if not visited[i]
    dfs (i);

void dfs (Vertex v) {
   Vertex w;

   visited[v] = true;
   for w in L[v]                // Para todo nodo w adyacente a v
     if not visited[w]
       dfs (w);
}

Visualización de grafos.

• Te puede resultar interesante este software: Graphviz.
• Con él puedes describir mediante un lenguaje formal grafos y otros tipos de información estructural.
• Echa un vistazo a la colección de ejemplos que hay en su página.
• Los grafos y árboles que aparecen en este tema están hechos con Graphviz. La herramienta empleada ha sido dot.

Aclaraciones.

• Este contenido no es la bibliografía completa de la asignatura, por lo tanto debes estudiar, aclarar y ampliar los conceptos que en ellas encuentres empleando los enlaces web y bibliografía recomendada que puedes consultar en la página web de la ficha de la asignatura y en la web propia de la asignatura.

Footnotes

1. El algoritmo de Floyd-Warshall resuelve de manera más directa el problema de los caminos más cortos entre todos los pares. ↩
